渦街流量計
LUGB滿管式渦街流量計
添加時間：2016-07-19
| 產品圖片 |  |  |  |
| 儀表型號 | LUGB-N | LUGB-A | LUGB-B |
| 信號輸出 | 脈沖 | 無 | 4-20mA |
| 供電電源 | 24VDC±15% | 鋰電池 | 24VDC±15% |
| 通訊接口 | 無 | 可選RS485 | 可選RS485 |
| 顯示類型 | 信號遠傳，須配置顯示儀表 | 現場顯示 | 現場顯示和信號遠傳 |
| 精度等級 | 液體：1.0級 | 液體：1.0級 | 液體：1.0級 |
| 氣體：1.0級 | 氣體：1.0級 | 氣體：1.0級 | |
| 蒸汽：1.5級 | 蒸汽：1.5級 | 蒸汽：1.5級 | |
| 儀表材質 | 可選304或316 | 可選304或316 | 可選304或316L |
| 防爆等級 | 可選ExiaIICT5或ExdIIBT6 | 可選ExiaIICT5或ExdIIBT6 | 可選ExiaIICT5或ExdIIBT6 |
| 防護等級 | IP65 | IP65 | IP65 |
| 整機功耗 | ＜1W | ＜1W | ＜1W |
| 儀表通經 | DN15~DN300 | DN15~DN300 | DN15~DN300 |
| 安裝方式 | 法蘭夾持或一體化法蘭連接 | 法蘭夾持或一體化法蘭連接 | 法蘭夾持或一體化法蘭連接 |
| 耐壓等級 | 可選1.6MPa或2.5MPa | 可選1.6MPa或2.5MPa | 可選1.6MPa或2.5MPa |
| 介質溫度 | -40℃~250℃、-40℃~350℃ | -40℃~250℃、-40℃~350℃ | -40℃~250℃、-40℃~350℃ |
| 環境溫度 | -20℃~60℃ | -20℃~60℃ | -20℃~60℃ |
產品的特點

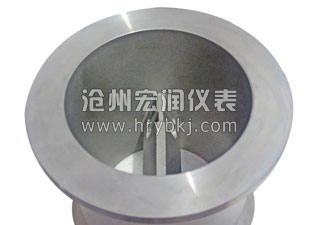

1、本產品是參照日系國家標準JIS Z8766：2002《渦街流量計—流量測定方法》，并結合國內企業使用情況設計生產的。產品發生體采用頂角朝前的三角柱設計，提高了產品的穩定性。

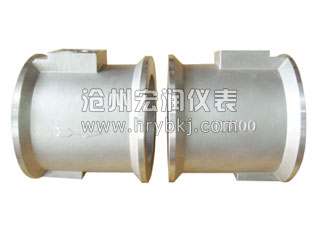

2、表體均采用304不銹鋼硅溶膠工藝精鑄而成，性能穩定，外觀精美。
3、表體DN15-DN25三角柱采用冷鑲技術，產生信號精準，穩定。解決了渦街流量計小口徑測量不準確的問題。

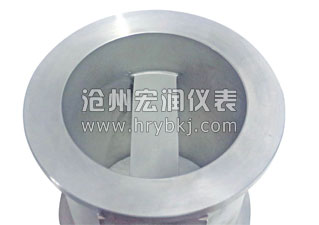

4、表體DN32-DN150三角柱和表體一體鑄造成型，精加工后投入使用，產生信號精準，一致性好，不會出現焊接三角柱產生的高溫變形影響信號產生的現象。
5、表體自DN50起以上各規格均采用內置式結構，即將測量探頭鑲?cè)肴侵鶅?nèi)。國內只有少量大口徑表體采用此結構，雖增加了工藝難度，但提高了產品的抗干擾能力。
6、渦街傳感器輸出脈沖頻率，其頻率與被測流體的實際流量成線性，零點無漂移，性能穩定。

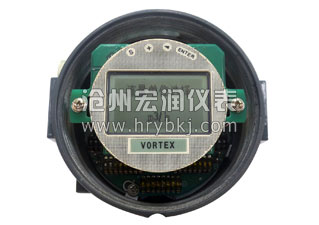

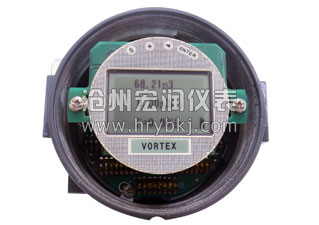

7、現場顯示型渦街流量計采用智能軟件中文操作，氣液通用，可選多種流量單位（m3/h，t/h，t/m，kg/h等）多種算法（常規體積流量，常規質量流量，常規氣體體積流量，飽和蒸汽溫度補償，飽和蒸汽壓力補償，過熱蒸汽溫壓補償?shù)龋僮骱?jiǎn)單，適用廣泛；可對儀表系數非線性進行修正，提高測量精度。
8、采用消擾路和抗振動探頭，配合表體抗干擾的設計，抗環境振動性能好。
9、測量精度高，通常液體的測量精度為±1％；氣體的測量精度為±1.5％。
10、測量量程范圍寬，在雷諾數為2×104～7×106內，可達1:20。
測量范圍
| 規格 | 液體流量范圍（m3/h） | 普通氣體流量范圍（m3/h） | ||
| Qmin | Qmax | Qmin | Qmax | |
| DN15 | 1.2 | 6.2 | 5 | 25 |
| DN20 | 1.5 | 10 | 8 | 50 |
| DN25 | 1.6 | 16 | 10 | 70 |
| DN32 | 1.9 | 19 | 15 | 150 |
| DN40 | 2.5 | 26 | 22 | 220 |
| DN50 | 3.5 | 38 | 36 | 320 |
| DN65 | 6.2 | 65 | 50 | 480 |
| DN80 | 10 | 100 | 70 | 640 |
| DN100 | 15 | 150 | 130 | 1100 |
| DN125 | 25 | 250 | 200 | 1700 |
| DN150 | 36 | 380 | 280 | 2240 |
| DN200 | 62 | 650 | 580 | 4960 |
| DN250 | 140 | 1400 | 970 | 8000 |
| DN300 | 200 | 200 | 1380 | 11000 |
